名称：YY(Q)L燃油燃气立式导热油炉
详细信息
产品介绍
（燃气 / 燃油）导热油锅炉，是以燃气、燃油或乙醇为燃料，以导热油为导热载体，可作为350℃以下各种环境下的高温热源，广泛应用于各种需要进行高温加热或烘干的各行各业。本产品具有温度高、压力低、控温精准、热能利用率高的优点。本产品还可以选配蒸汽发生器，产生1.3MPa以下的饱和蒸汽，供用户使用。

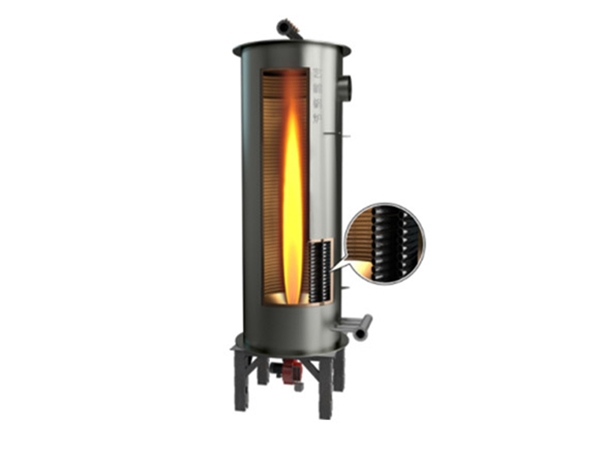

1.采用湿背式内燃两回程结构，锅炉顶部带有顶盘管，有效的防止了火焰直接辐射后墙，同时在紧凑的结构前提下，增加了辐射受热面积，提高了锅炉的热效率。
2.采用微正压运行，有效的提高了炉膛的燃烧强度，使同容量锅炉的体积更小，同时消除了锅炉炉膛、烟道的漏风，提高了锅炉的热效率。
3.采用先进的EDA技术，详细计算炉体结构尺寸、烟气的流速，合理充分利用火焰和烟气换热，保证锅炉可靠工作和充分冷却，提高锅炉的热效率。
4.采用高效冷凝技术，有效的降低了排烟的温度，提高了锅炉的热效率。
5.采用合理的结构设计和优良的耐火、保温材料，大幅降低炉体外表温度，使外表温度低于50度（高于国家标准），减少热流失，提高锅炉的热效率。
6.采用全新设计，降低燃料燃烧时的有害物质排放量，满足国家环保标准，特别是降低氮氧化物的排放量，满足国家的低氮排放标准。
7.采用多家国际知名品牌的进口燃烧器，适应各种应用场景，保证质量，保证安全。
产品参数
|
数据|型号 |
YY（Q）L-120Y(Q) |
YY（Q）L -240Y(Q) |
YY（Q）L-350Y(Q) |
YY（Q）W-500Y（Q） |
YY（Q）L-700Y(Q) |
YY（Q）L-930Y(Q) |
YY（Q）L-1200Y(Q) |
YY（Q）L-1400Y(Q) |
YY（Q）L-2000Y(Q) |
YY（Q）L-2400Y(Q) |
YY（Q）L-3000Y(Q) |
YY（Q）L-3500Y(Q） |
|
供热量×104kcal/h |
10 |
20 |
30 |
40 |
60 |
80 |
100 |
120 |
160 |
200 |
250 |
300 |
|
热效率% |
≥96 |
≥96 |
≥96 |
≥96 |
≥98 |
≥98 |
≥98 |
≥98 |
≥98 |
≥98 |
≥98 |
≥98 |
|
设计压力MPa |
1.1 |
|||||||||||
|
最高工作温度℃ |
340 |
|||||||||||
|
介质循环量m3/h |
12.5 |
18 |
30 |
30 |
60 |
80 |
100 |
100 |
100 |
160 |
180 |
200 |
|
主管口径DN |
50 |
50 |
65 |
65 |
100 |
100 |
150 |
150 |
150 |
150 |
150 |
200 |
|
装机容量KW |
10 |
10 |
12 |
15 |
15 |
28 |
36 |
44 |
54 |
50 |
60 |
60 |
|
适用燃料 |
油/天然气/液化气/焦炉煤气 |
|||||||||||
|
直径 |
1060 |
1020 |
1212 |
1212 |
1400 |
1616 |
1616 |
1820 |
2000 |
2080 |
2170 |
2430 |
|
长 |
2045 |
1980 |
2310 |
2730 |
3410 |
3400 |
4000 |
4500 |
4950 |
5300 |
5200 |
6000 |
|
数据|型号 |
YY（Q）L-4100Y(Q) |
YY（Q）L-4700Y(Q) |
YY（Q）L-6000Y(Q) |
YY（Q）L-7000Y(Q) |
YY（Q）L-8200Y(Q) |
YY（Q）L-9300Y(Q) |
YY（Q）L-10500Y(Q) |
YY（Q）L-12000Y(Q) |
YY（Q）L-14000Y(Q) |
YY（Q）L-18000Y(Q) |
|
供热量×104kcal/h |
350 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
500 |
800 |
|
热效率% |
≥98.24 |
≥98 |
≥98 |
≥98.9 |
≥98 |
≥98 |
≥98 |
≥98 |
≥98 |
≥98 |
|
设计压力MPa |
1.1 |
|||||||||
|
最高工作温度℃ |
340 |
|||||||||
|
介质循环量m3/h |
250 |
250 |
300 |
400 |
400 |
500 |
520 |
600 |
600 |
800 |
|
主管口径DN |
200 |
200 |
250 |
250 |
250 |
300 |
300 |
300 |
300 |
350 |
|
装机容量KW |
100 |
110 |
120 |
135 |
140 |
180 |
180 |
220 |
220 |
350 |
|
适用燃料 |
油，气 |
|||||||||
|
直径 |
2700 |
2700 |
3010 |
3400 |
3600 |
3600 |
3600 |
3650 |
3650 |
3750 |
|
长 |
6400 |
6400 |
7400 |
9100 |
11700 |
|
|
|||
