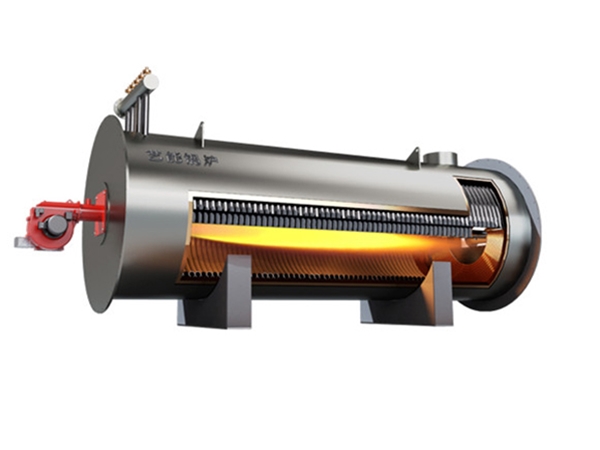

名称：YY(Q)W燃油气卧式导热油炉
详细信息
产品介绍
燃气（燃油）导热油锅炉，是以燃气、燃油或乙醇为燃料，以导热油为导热载体，可作为350℃以下各种环境下的高温热源，广泛应用于各种需要进行高温加热或烘干的各行各业。本产品具有温度高、压力低、控温精确、热能利用率高的优点。本产品还可以选配蒸汽发生器，产生1.3MPa以下的饱和蒸汽，供用户使用。
1.采用湿背式内燃两回程结构，锅炉顶部带有顶盘管，有效的防止了火焰直接辐射后墙，同时在紧凑的结构前提下，增加了辐射受热面积，提高了锅炉的热效率。
2.采用微正压运行，有效的提高了炉膛的燃烧强度，使同容量锅炉的体积更小，同时消除了锅炉炉膛、烟道的漏风，提高了锅炉的热效率。
3.采用先进的EDA技术，详细计算炉体结构尺寸、烟气的流速，合理充分利用火焰和烟气换热，保证锅炉可靠工作和充分冷却，提高锅炉的热效率。
4.采用高效冷凝技术，有效的降低了排烟的温度，提高了锅炉的热效率。
5.采用合理的结构设计和优良的耐火、保温材料，大幅降低炉体外表温度，使外表温度低于50度（高于国家标准），减少热流失，提高锅炉的热效率。
6.采用全新设计，降低燃料燃烧时的有害物质排放量，满足国家环保标准，特别是降低氮氧化物的排放量，满足国家的低氮排放标准。
7.采用多家国际知名品牌的进口燃烧器，适应各种应用场景，保证质量，保证安全。
产品参数
|
型号 参数 |
YY(Q)W-240 (15) |
YY(Q)W-350 (30) |
YY(Q)W-600 (50) |
YY(Q)W-850 (75) |
YY(Q)W-1200 (100) |
YY(Q)W-1400 (125) |
YY(Q)W-1800 (150) |
YY(Q)W-2400 (200) |
|
|
额定热功率 kW |
180 |
350 |
600 |
850 |
1200 |
1400 |
1800 |
2400 |
|
|
热效率 % |
95 |
95 |
95 |
96 |
98 |
98 |
98 |
98 |
|
|
设计压力 MPa |
1 |
1 |
1.1 |
1.1 |
1.1 |
1.1 |
1.1 |
1.1 |
|
|
最高介质温度 ℃ |
350 |
350 |
350 |
350 |
350 |
350 |
350 |
350 |
|
|
炉内容油量 m3 |
0.16 |
0.32 |
0.4 |
0.77 |
1.2 |
1.35 |
1.48 |
2.6 |
|
|
循环油量 m3 /h |
20 |
40 |
60 |
80 |
100 |
100 |
100 |
200 |
|
|
配管联接口径 DN |
50 |
100 |
100 |
100 |
125 |
125 |
125 |
150 |
|
|
系统装机容量 kW |
11 |
14 |
30 |
30 |
45 |
45 |
45 |
70 |
|
|
外 形 尺 寸 |
长 mm |
1600 |
2600 |
3000 |
3150 |
3560 |
3830 |
4200 |
4700 |
|
宽 mm |
1300 |
1420 |
1700 |
2100 |
2400 |
2550 |
2600 |
3000 |
|
|
高 mm |
1500 |
1730 |
1700 |
1860 |
2140 |
2200 |
2270 |
2600 |
|
|
设备总重量 kg |
2565 |
3400 |
3670 |
4810 |
6500 |
7250 |
8250 |
12000 |
|
